Немецкая автомобильная марка из Баварии. G20. Детали узла

Каталог немецкой автомобильной марки из Баварии→G20→Исполнение→Группы→Группа 61
G20
Модель: 320d
Тип: 5V51
Регион:Европа
Кузов: седан
Дата изготовления: 2019г. Июль
VIN: FH38344
Посмотреть комплектацию
Подождите, пока выполняется запрос комплектации...
Скрыть информацию по комплектации

Группа 61. Общее э/оборудование автомобиля

Узел 61.6370. Штекерное соединение X5*1B->X7*3B

Узел 61_6370
Внимание:
Детали, указанные в "использовать только
в сочетании с", не требуют
обязательного заказа, они служат для
информации и могут быть заказаны
при необходимости.
Все указанные ниже корпуса вилок/
гнезд разъемов приводятся в качестве
примера

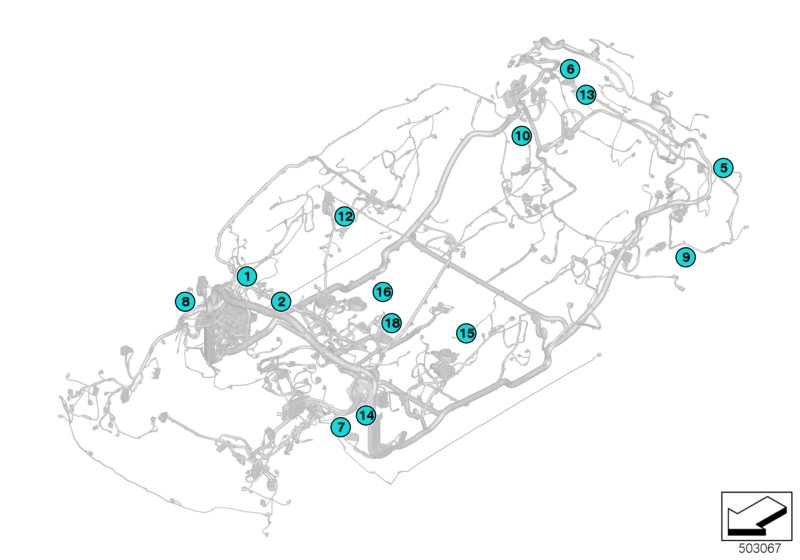

обзора установки с условными
обозначениями. Точное место
установки для соответствующего
транспортного средства необходимо
уточнять
в системе "AIR".
X5*1S - соединительный разъем двери
переднего пассажира
№НаименованиеДополнениеКол-во?НомерНачалоОкончаниеКППРуль
01
только в комбинации с
39-POLIG161 13 9 221 022
--1,0-2,5 MM² AG261 13 0 056 944
--0,2-0,35 QMM AG2561 13 0 070 578
--1,5-2,5MM²261 13 8 727 250
--0,17-0,5MM²2561 13 8 727 251
X501*1S - подсветка декоративной планки
переднего пассажира
*****
№НаименованиеДополнениеКол-во?НомерНачалоОкончаниеКППРуль
026 POL.161 13 6 913 635
--0,2-0,35 QMM AG661 13 0 070 578
--0,17-0,5MM²661 13 8 727 251
X596*1B - высоковольтный
предохранительный штекер
№НаименованиеДополнениеКол-во?НомерНачалоОкончаниеКППРуль
13161 13 9 284 294
--0,5-1,5MM²461 13 8 727 252
--0,5-0,75MM² AG412 52 0 056 374
X6*1B - диагностический разъем
№НаименованиеДополнениеКол-во?НомерНачалоОкончаниеКППРуль
14
только в комбинации с
16 POL. OBD161 13 9 335 261
--0,5-1,0 MM² AU261 13 0 056 950
--0,22-0,35MM² AU961 13 0 056 951
--0,17-0,5MM²961 13 8 727 251
--0,5-1,5MM²261 13 8 727 252
X625*1B - вентилятор подушки сиденья
водителя
№НаименованиеДополнениеКол-во?НомерНачалоОкончаниеКППРуль
15
только в комбинации с
6 POL.161 13 9 223 464
--0,2-0,35 MM² AG361 13 0 056 962
--0,17-0,5MM²361 13 8 727 251
