Немецкая автомобильная марка из Баварии. F15. Детали узла
Модель: X5 30dX
Тип: KS41
Регион:Европа
Кузов: SAV
Дата изготовления: 2013г. Сентябрь
VIN: 0C32999
Подождите, пока выполняется запрос комплектации...
Группа 61. Общее э/оборудование автомобиля

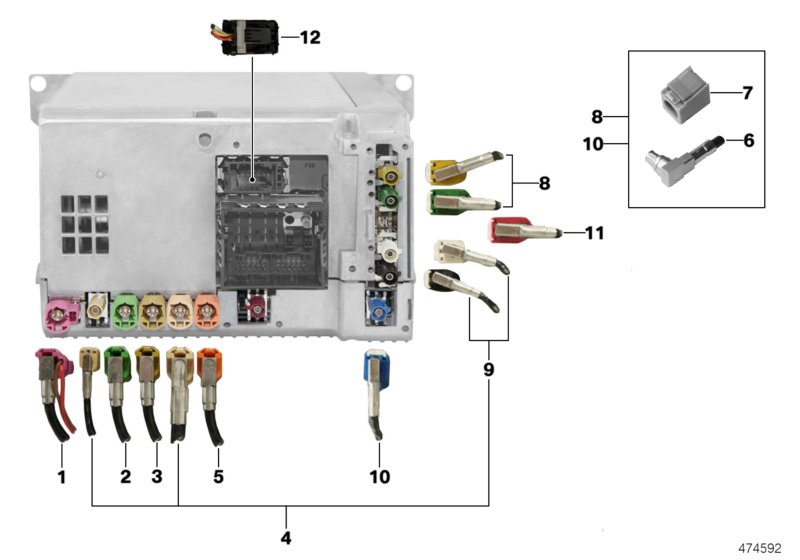

Узел 61.5266. Рем.ассорт.жгутов провод.Head Unit High
| № | Наименование | Дополнение | Кол-во? | Номер | Начало | Окончание | КПП | Руль |
| 01 | Содержит следующие соединения: От A42*4B головного устройства к A12*1B центральному информационному дисплею | 1 | 61 11 9 338 018 | Левый |
| № | Наименование | Дополнение | Кол-во? | Номер | Начало | Окончание | КПП | Руль |
| 02 | Содержит следующие соединения: от A42*8B головное устройство на A231 2B телематический блок связи и с A231*3B телематический блок связи на E66*1B запасная антенна телефона | 1 | 61 11 9 338 182 |
| № | Наименование | Дополнение | Кол-во? | Номер | Начало | Окончание | КПП | Руль |
| 03 | Содержит следующие соединения: от A42*13B Гол.устр-во к X29*2B StVB. Базовая плата | 1 | 61 11 9 379 320 | |||||
| 03 | Содержит следующие соединения: от A42*13B Гол.устр-во к X29*2B StVB. Базовая плата | 1 | 61 11 9 379 318 |
| № | Наименование | Дополнение | Кол-во? | Номер | Начало | Окончание | КПП | Руль |
| 04 | Содержит следующие соединения: От A42*9B головного устройства к A122 2B разнесенной антенне, A42*10B головного устройства к A122*6B разнесенной антенне, A42*16B головного устройства к X653 антенне Bluetooth, A42*6B головного устройства к X438*2B USB /AUX розетке. | RG174 | 1 | 61 11 9 338 160 | Левый | |||
| 04 | Содержит следующие соединения: От A42*9B головного устройства к A122 2B разнесенной антенне, A42*10B головного устройства к A122*6B разнесенной антенне, A42*16B головного устройства к X653 антенне Bluetooth, A42*6B головного устройства к X438*2B USB /AUX розетке. | RG174 | 1 | 61 11 9 391 370 | Левый | |||
| 04 | Содержит следующие соединения: От A42*9B головного устройства к A122 2B разнесенной антенне, A42*10B головного устройства к A122*6B разнесенной антенне, A42*16B головного устройства к X653 антенне Bluetooth, A42*6B головного устройства к X438*2B USB /AUX розетке. | RG174 | 1 | 61 11 9 369 643 | Левый | |||
| 06 | Внимание: Ремонтные провода с маркировкой "RG174" нельзя ремонтировать с помощью этой контактной детали, их необходимо заменять. | RTK031 | X | 61 13 6 918 294 | ||||
| 07 | X | 61 13 6 925 156 |
| № | Наименование | Дополнение | Кол-во? | Номер | Начало | Окончание | КПП | Руль |
| 08 | Содержит следующие соединения: От A42*11B к E26*3B основания антенны и От A42*15B к E94*3B антенне DAB III диапазон частот | 1 | 61 11 9 338 191 | 08.2015 |
| № | Наименование | Дополнение | Кол-во? | Номер | Начало | Окончание | КПП | Руль |
| 08 | Содержит следующие соединения: От A42*11B к E26*3B основания антенны и От A42*15B к E94*3B антенне DAB III диапазон частот | 1 | 61 11 9 338 191 | 08.2015 |
| № | Наименование | Дополнение | Кол-во? | Номер | Начало | Окончание | КПП | Руль |
| 08 | Содержит следующие соединения: От A42*11B к E26*3B основания антенны и От A42*15B к E94*3B антенне DAB III диапазон частот | 1 | 61 11 9 338 191 | 08.2015 |
| № | Наименование | Дополнение | Кол-во? | Номер | Начало | Окончание | КПП | Руль |
| 09 | Содержит следующие соединения: От A42*9B головного устройства к A122 2B разнесенной антенне и от A42*10B головного устройства к A122 6B разнесенной антенне | RG174 | 1 | 61 11 6 821 952 | ||||
| 10 | Содержит следующие соединения: От A42*12B головного устройства к E26 4B основанию антенны | L= 5925MM | 1 | 61 11 9 338 192 | ||||
| 11 | A42*20B головное устройство к E26*9B основанию антенны | 1 | 61 11 9 338 193 | 07.2016 | Левый | |||
| 11 | A42*20B головное устройство к E26*9B основанию антенны | 1 | 61 11 6 805 934 | Левый |
| № | Наименование | Дополнение | Кол-во? | Номер | Начало | Окончание | КПП | Руль |
| 12 | 1 | 61 11 9 338 207 |
