Немецкая автомобильная марка из Баварии. E60. Детали узла

Каталог немецкой автомобильной марки из Баварии→E60→Исполнение→Группы→Группа 64
E60
Модель: 525d
Тип: NC51
Регион:Европа
Кузов: седан

Группа 64. Отопление и кондиционирование

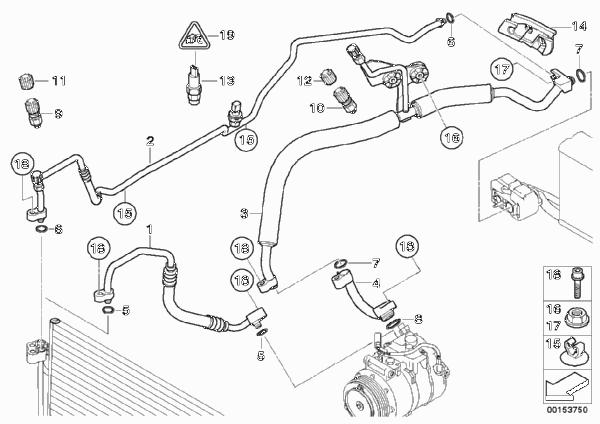

Узел 64.1332. Трубопроводы хладагента

Узел 64_1332
№НаименованиеДополнениеКол-во?НомерНачалоОкончаниеКППРуль
01164 50 9 119 700Левый
01164 53 6 911 951Правый
02164 50 9 184 101
03164 53 6 911 94607.2005
03164 53 6 982 874
03164 50 9 119 70106.2008
03164 50 9 184 102
04164 53 6 914 573
05D=10,8 MM264 50 8 375 741
069,5X2,5264 50 8 374 959
07D=13,7 MM264 53 8 375 742
0823X2,5164 50 6 909 894
подходит только к
напорному трубопроводу
№НаименованиеДополнениеКол-во?НомерНачалоОкончаниеКППРуль
09R134A164 53 8 391 21508.2003
09R134A164 53 6 940 461
09R134A164 50 9 177 577
подходит только к
всасывающему трубопроводу
№НаименованиеДополнениеКол-во?НомерНачалоОкончаниеКППРуль
10R134A164 53 8 391 21408.2003
10R134A164 53 6 940 460
10R134A164 50 9 177 579
№НаименованиеДополнениеКол-во?НомерНачалоОкончаниеКППРуль
11R134A164 53 8 390 63811.2004
11R134A164 53 8 387 438
12R134A164 53 8 390 633
12R134A164 53 8 387 437
13164 53 6 909 25709.2014
13164 53 9 141 95709.2014
13164 53 9 181 46409.2014
13164 53 9 323 658
14164 53 6 915 174
15D= 10MM264 53 6 919 700
16BM6-8-ZNS3207 12 9 904 85909.2004
16BM6-8-ZNNIV SI207 12 9 905 411
17AM6-8-ZNS3107 12 9 904 008
17M6 ZNS3107 12 9 904 86803.2006
17AM6-8-ZNNIV SI107 12 9 905 542
18M8X30-Z1507 11 9 903 999
18M8X30-U1-ZNS3507 11 9 905 720
193 POL.161 13 8 365 34802.2007
--0,5-0,75 MM² AG361 13 0 056 38402.2007
--0,5-1,5 MM²361 13 8 353 70602.2007
193 POL.161 13 2 359 998
--0,5-0,75 MM² AG361 13 0 056 384
--0,5-1,5 MM²361 13 8 353 706
