Немецкая автомобильная марка из Баварии. E52. Детали узла

Каталог немецкой автомобильной марки из Баварии→E52→Исполнение→Группы→Группа 41

Модель: Z8

Тип: EJ11

Регион:Европа

Кузов: родстер

Группа 41. Кузов

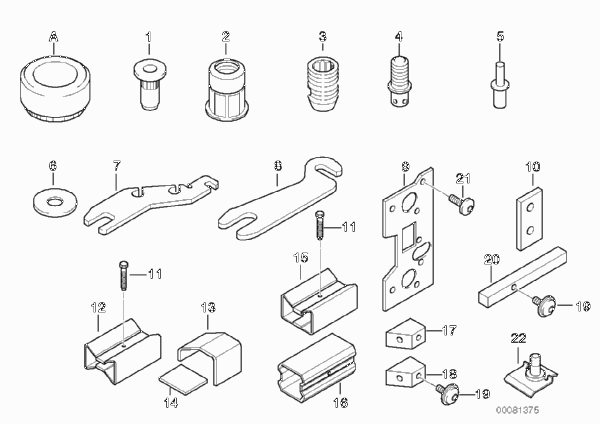

Узел 41.1303. Механ.соединительные/ремонтные элементы

Предупреждение! Гайки-заклепки

(поз. A) не заменяются. Резьбу

восстанавливать только с помощью

резьбовых вставок из проволочной

спирали.

подходит только при толщине листа

2,4-4,5 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с плоской головкой	M6	X	41 11 8 244 332		07.2003
01	Замыкающая плоская головка заклепки	M6	X	07 14 6 986 939

подходит только при толщине листа

4,0-5,0 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с потайн. головкой	M5 L=15MM	X	07 14 9 146 352

подходит только при толщине листа

3,0-4,0 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Замыкающая плоская головка заклепки	M5	X	07 14 6 989 337

подходит только при толщине листа

0,5-2,0mm

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с потайн. головкой	M4	X	41 35 8 268 548

подходит только при толщине листа

1,0-3,0 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с потайн. головкой	M8	X	41 14 8 257 673

подходит только при толщине листа

3,0-4,5 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с плоской головкой	M6	X	07 14 6 989 330

подходит только при толщине листа

1,5-3,0 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с плоской головкой	M6	X	41 11 8 262 614

подходит только при толщине листа

0,7-3,0 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с потайн. головкой	M6	X	41 32 8 257 508		07.2003
01	Шайба глухой заклепки с потайн. головкой	M6	X	07 14 6 953 045

подходит только при толщине листа

1,8-3,5 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Замыкающая плоская головка заклепки	M8	X	07 14 6 989 335

подходит только при толщине листа

0,7-4,0 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
02	Гайка с пружинным зажимом	M6	X	41 00 7 029 667

подходит только при толщине листа

0,7-3,0 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
02	Гайка с пружинным зажимом	M5	X	41 00 7 029 666

подходит только при толщине листа

1,0-6,0 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
02	Гайка с пружинным зажимом	M8	X	41 00 7 029 668

подходит только при

задний мост

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
03	Резьбовая вставка	M14X1.5	4	41 13 8 257 514
03	Резьбовая вставка	M14X1.5X14	4	07 14 7 141 730

подходит только при

Передняя ось

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
03	Резьбовая вставка	M12X1.5	6	07 14 7 141 729

подходит только при толщине листа

2,0-4,5 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
04	Палец глухой заклепки	M6X10,1	X	41 34 7 015 032

подходит только при толщине листа

1,5-4,0 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
04	Палец глухой заклепки с крупной резьбой		X	41 12 8 244 333		07.2003
04	Палец глухой заклепки с крупной резьбой	L=25MM	X	07 14 9 121 638

подходит только при толщине листа

0,5-3,0 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
04	Палец глухой заклепки	M5X10,5	X	07 14 7 116 813
04	Палец глухой заклепки с крупной резьбой	L=22,5MM	X	07 14 7 133 779

подходит только при толщине листа

4,8-6,8 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с плоской головкой	A6,5X16,3	X	41 00 7 031 969

подходит только при толщине листа

3,4-5,4 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с плоской головкой	6,5X14,9	X	41 00 7 054 489

подходит только при толщине листа

2,0-4,0 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с потайной головкой	3,0X8,5	X	07 14 7 128 043

подходит только при толщине листа

2,8-7,9 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с потайной головкой	B4,0X11,2	X	41 00 7 031 968

подходит только при толщине листа

6,8-8,8 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с плоской головкой	6,5X18,3	X	41 00 7 054 490

подходит только при толщине листа

2,8-4,8 мм

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с плоской головкой	6,5X14,3	X	41 00 7 054 384

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
06	Распорная шайба	1.4MM	X	41 35 7 001 794
07	Компенсационная пластина	1.2MM	X	41 61 7 007 969
08	Компенсационная пластина	1.2MM	X	41 61 8 241 418
08	Компенсационная пластина	3.0MM	X	41 61 8 241 419
09	Резьбовая пластина передней стойки Л	M8	1	41 21 7 006 239
09	Резьбовая пластина передней стойки П	M8	1	41 21 7 006 240
10	Резьбовая пластина центральной стойки	M8	2	41 21 7 006 289
11	Болт с шестигранной головкой	M8X65	10	41 11 7 006 311
12	Ремонтный элемент переднего лонжерона		4	41 11 7 006 154
13	Ремонтный элемент полки брызг.верх.часть		2	41 11 7 006 303
14	Ремонтный элемент полки брызг.ниж.часть		2	41 11 7 006 304
15	Ремонтный элемент лонжерона верхн. часть		2	41 11 7 001 444
16	Ремонтный элемент лонжерона нижняя часть		2	41 11 7 001 445
17	Ремонтный элемент облицовки зад.части Вх		2	41 34 7 001 446
18	Ремонтный элемент облицовки зад.части Нж		2	41 34 7 001 447
19	Болт Torx с шайбой		12	51 23 3 447 111
20	Ремонтный элемент порога		2	41 11 7 006 302
21	Болт Torx с шайбой	ISA M6X18	4	41 35 7 003 224
22	Вывод массы	M6	1	41 11 8 386 006
22	Вывод массы	M8	1	41 11 8 386 009
