Немецкая автомобильная марка из Баварии. E30. Детали узла

Каталог немецкой автомобильной марки из Баварии→E30→Исполнение→Группы→Группа 54

Модель: 325i

Тип: BB31

Регион:Европа

Кузов: кабриолет

Группа 54. Люк с под.-сдв. крышкой и скл. верх

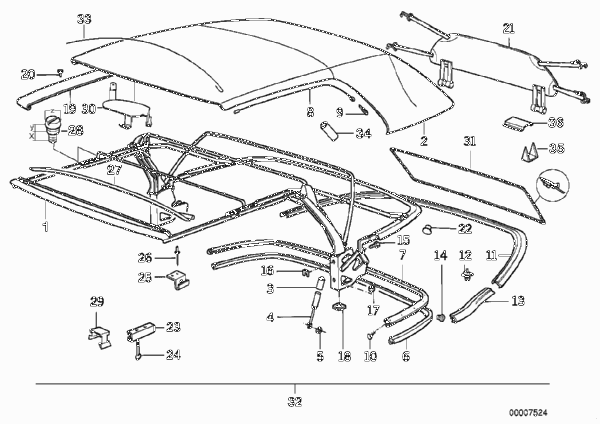

Узел 54.0146. складной верх

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Каркас складного верха		1	54 31 1 932 701

Для автомобилей с

Складной верх с э/механич. приводом

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Каркас складного верха		1	54 34 8 112 774

Для автомобилей с

Складной верх с э/гидравлич.приводом

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
01	Каркас складного верха		1	54 34 2 238 134

Для автомобилей с

Складной верх с ручным приводом

или

Складной верх с э/гидравлич.приводом

или

Складной верх с э/механич. приводом

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
02	Обтяжка складного верха	PERLBEIGE	1	54 31 8 134 869
02	Обтяжка складного верха	SCHWARZ	1	54 34 8 134 876
02	Обтяжка складного верха	DUNKELBRAUN	1	54 34 8 134 877
02	Обтяжка складного верха	DUNKELBLAU	1	54 34 8 134 878

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
03	Втулка		2	54 31 1 943 751
04	Газонаполненный амортизатор	380N	2	54 31 1 932 751
04	Палец газонаполненного амортизатора		2	54 31 1 943 752
05	Скоба	A6	2	07 12 9 934 910
06	Уплотнитель Зд	1920MM	1	54 31 1 932 713
07	Направляющая		1	54 31 1 932 748

Для автомобилей с

Складной верх с э/гидравлич.приводом

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
07	Направляющая		1	54 31 2 232 223

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
08	Трос		2	54 31 1 932 757
09	Пружина		2	54 31 1 932 747
10	Винт-саморез с потайной головкой	ST3,9X9,5	X	07 11 9 902 216
11	Декоративная планка	CHROM	1	51 13 1 932 798
11	Декоративная планка	SCHWARZ	1	51 13 1 961 773
12	Скоба		X	51 13 1 932 801
13	Декоративная планка Л	CHROM	1	51 13 1 932 799
13	Декоративная планка П	CHROM	1	51 13 1 932 800
13	Декоративная планка Л	SCHWARZ	1	51 13 1 961 771
13	Декоративная планка П	SCHWARZ	1	51 13 1 961 772
14	наконечник		2	51 12 1 867 907
15	Болт с шестигранной головкой с шайбой	M8X25-Z3-2	2	07 11 9 913 711
16	Распорная шайба	1.0MM	X	54 31 1 932 743
17	Гайка шестигранная с шайбой	M8	4	51 11 1 835 625
17	Гайка шестигранная с шайбой	M8	4	51 11 7 070 183
18	Распорная шайба	1.0MM	X	54 31 1 932 743
18	Распорная шайба	1.0MM	X	54 31 1 932 744
19	Стяжная лента Л		1	54 31 1 971 921
19	Стяжная лента П		1	54 31 1 971 922

Для автомобилей с

Складной верх с э/гидравлич.приводом

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
19	Стяжная лента Л		1	54 34 2 230 541
19	Стяжная лента П		1	54 34 2 230 542

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
20	Глухая заклепка		4	54 31 1 972 216
21	Щиток		1	51 43 1 943 740
22	Защитный колпак		2	54 31 1 965 885

подходит только при натяжке складного

верха

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
23	Скоба		1	54 21 1 971 158
24	Штифт		1	54 21 1 971 159

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
25	Крепежный уголок		2	54 31 1 932 755
26	Глухая заклепка	4X7X37	X	54 31 1 972 214
27	Дуга крыши		1	54 31 1 932 707

Для автомобилей с

Складной верх с э/гидравлич.приводом

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
27	Скоба		1	54 34 2 232 222

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
28	Винт со сферо-цилиндрической головкой	M6X16	X	54 34 1 394 318		04.1993
28	Винт со сферо-цилиндрической головкой	M6X16	X	07 14 9 113 787

подходит только к складному верху

с рамой

X=6.8 Y=5.2 Z=8H9

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
28	Призонный болт	M6X0.75X12	2	54 31 1 943 732

X=4.8 Y=9.2 Z=10H6

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
28	Призонный болт	M6X0.75X14	X	54 31 1 943 753

X=6.7 Y=6.3 Z=10H9

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
28	Призонный болт	M6X0.75X13	6	54 31 1 943 733

X=14.6 Y=2.8 Z=10G6

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
28	Призонный болт	M6X0.75X17.5	2	54 31 1 943 731

X=6.8 Y=10.2 Z=10H9

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
28	Призонный болт	M6X0.75X17	2	54 31 1 943 747

X=4.3 Y=45.2 Z=10H9

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
28	Призонный болт	M8X1X49.5	2	54 31 1 943 729

X=4.3 Y=39.2 Z=10H9

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
28	Призонный болт	M8X1X43.5	2	54 31 1 943 728

X=7.7 Y=5.3 Z=8.0

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
28	Призонный болт	M6X0.75X13	X	54 31 8 134 533

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
29	Скоба		1	51 43 8 121 328
30	Щиток		1	51 71 8 129 420
31	заднее стекло только в комбинации с	E30-CABRIO	1	81 22 9 407 641		09.1991
--	Klebstoff Terokal Transparent	680G	1	81 22 9 407 576		09.1991
--	Монтажные инструменты	F. CABRIODACH	1	81 22 9 407 643		09.1991
31	Заднее стекло с застежкой "молния"		1	54 31 8 207 804	09.1991
32	Складной верх с ручным приводом	SCHWARZ	1	54 31 8 134 864
32	Складной верх с ручным приводом	PERLBEIGE	1	54 31 8 134 865
32	Складной верх с ручным приводом	DUNKELBRAUN	1	54 31 8 134 866
32	Складной верх с ручным приводом	DUNKELBLAU	1	54 31 8 134 867
32	Оборотный складной верх с ручн. приводом	SCHWARZ	1	54 31 9 071 587
32	Оборотный складной верх с ручн. приводом	DUNKELBLAU	1	54 31 9 071 588

Для автомобилей с

Складной верх с э/механич. приводом

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
32	Складной верх с электроприводом	SCHWARZ	1	54 34 8 134 873
32	Складной верх с электроприводом	DUNKELBRAUN	1	54 34 8 134 874
32	Складной верх с электроприводом	DUNKELBLAU	1	54 34 8 134 875

№	Наименование	Дополнение	Кол-во?	Номер	Начало	Окончание	КПП	Руль
33	Проволочная скоба Пд	L=975MM	1	54 34 8 129 978
34	Изолирующий шланг	B13X0.8 SW	2	07 11 9 975 340
35	Зажим задн.стекла с застежкой "молния"		1	54 31 8 134 598
36	Пластина задн.стекла с застежкой"молния"		1	54 31 8 134 599
